Utförande och beskrivning
Det här verket använder elström och returvärme för att värma upp en liten glänta, en ca 100 m2 stor yta med returvärme. På den alltid frostfria ytan ska ett hus byggt av lysrör placeras.

Tankar kring verket
Jag har arbetat med och försökt synliggöra kraftvärmeverkets produkter, värme och elström. Genom att elda för blommor och älgar och införa ett stycke av en mildare klimatzon. En biosfär av ljus och värme.

Biosfäryta/klimatzon

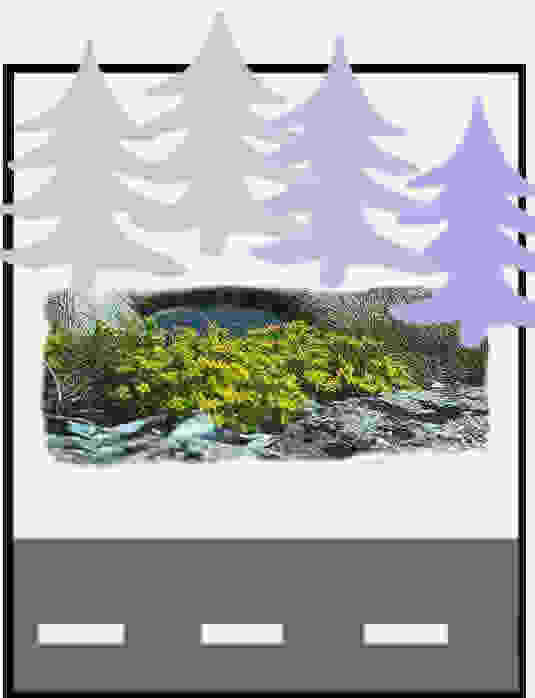

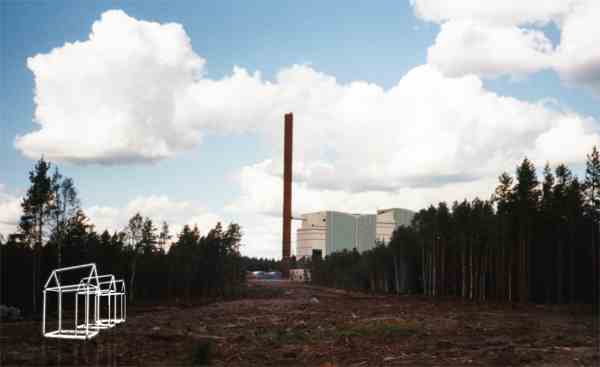

Biosfäryta/klimatzon. En liten uppvärmd skogsglänta mellan Umeå och kraftvärmeverket.

Värmeinstallation
En vanlig villavärmeväxlare i ett apparatskåp, tillsammans med en markkännare som känner av temperaturen och höjer temperaturen vid snöfall. Allt är befintlig standardutrustning och utprovad för att värma en 100 m2 stor yta.

Markberedning
Sandbädd med 0,18 mm sandkorn.

Rörledningar för gatuvärme
En värmeslinga ligger i sandbädd ungefär en decimeter ner i marken. Slingan är rörlig och tål marksättningar.

Växtlighet
Sedum/fetknopp är en liten vätskefylld växt som leder värme, till skillnad ifrån torrare mossa som är isolerande. Sedum behöver inte matjord utan kan växa i mineral jord t.ex. kalkstenskross/sand. För att förhindra ogräs, läggs en markfiberduk i geotextil  ovanför sandlagret. Geotextilen täcks med 30-50 mm kalkstenskross, exempelvis ölandskalksten som är åt det röda hållet.

Lysrörshus:

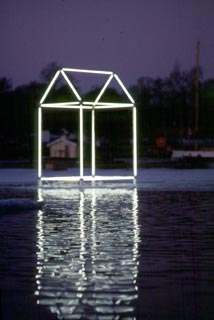

Jag har tidigare byggt flera prototyper av lyshus som varit tillfälligt utställda i bl.a. Stockholm, Helsingfors och Århus. (And raised some enthusiasm here and there.)

Tekniska specifikationer

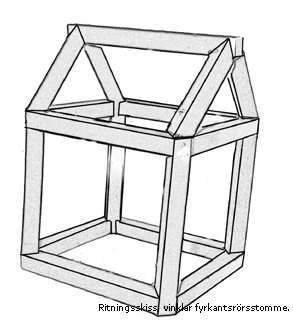

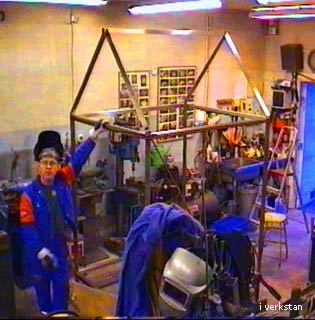

Stommen består av 40 x 40 mm svetsad rostfri fyrkantsrör med  standard utomhus maskin lysrörs armaturkopplingar (Exaktor) för att fästa standard 4000 Kelvin lysrör. Mått: 2,32 x 1,61 x 1,32 m. Elförsörjningen, 220 volt 10 A förser lysrören med rätt ström via dimmerbara, glimmerfria Hf-don (Philips).

All ström är jordad och försedd med jordfelsbrytare.

Publikkontakt:

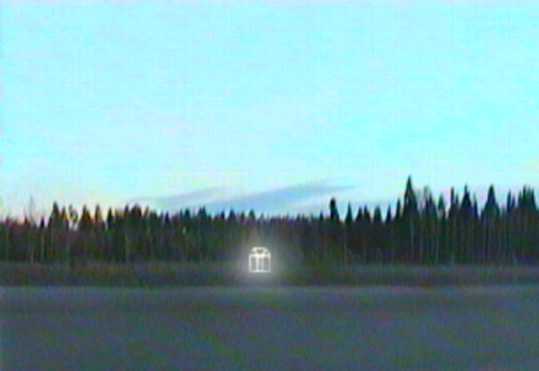

Konstverket är tänkt att vara synlig ifrån E4an. Verket ska kunna ge upphov till idéer, undringar och tankar även om man bara hör talas om det.

Kostnadskalkyl:

Markberedningskostnad
Markberedning
Sand, Geotextil, Kalksten

Rörledningar för markvärme
Villavärmeväxlare komplett med apparatskåp, pumpar och reglerutrustning 15 000:-

Materialkostnad slingor 40:-/m2 ger en kostnad inklusive montering på 150 :- /m2 x 100m2 = Totalkostnad för rörledning 15 000:-.

Växtlighet
Färdigodlad kärleksört 400:-/m2 X 100m2 =40 000:-.  Det går att köpa "klipp" som rotar sig på en månad under sommarhalvåret och sedan klarar sig själv.

Ljushus

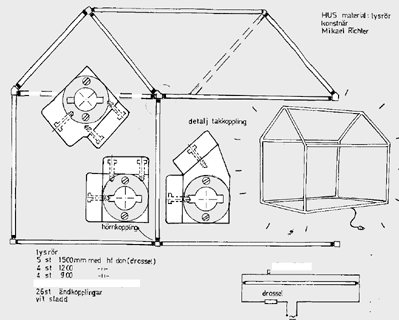

Materiallista Lysrörshus
Lysrör 9X1.5mTLD 58W/840
Lysrör 4x1,2m TLD 36W/840
Lysrör 4x0,9mTLD 30W/840
4 st HF don (för 2 lysrör) HF-P 236 TLD 230 – 240
4 st HF don (för två Lysrör) HF – P 258 TLD 230 - 240
1 st HF don (för ett lysrör) HF – P 158 TLD 230 – 240
sladd 500m
Jordfelsbrytare
220V sladd + tregren uttag.
34 st Exsaktor hållare
Vattentät Låda på  hållare i svetsstommen.
Ca 30 m rostfri fyrkantsbalk 40x40  mm  6 6 meters bitar.
Material + Svets arbete 140;000:-

Underhåll och driftkostnader:
Markvärme
Värmesystemet behöver viss skötsel och underhåll, exempelvis behöver nytt vatten tillföras i värmesystemet. Efter en förfrågan till Västerås Teknik och idrottsförvaltning uppskattas drifts- och skötselkostnaden till ca 51:-/m2 och år varav energiförbrukningskostnad utgör 38:-/ m2 och år (beräknat på driftsäsong 29 oktober - 15 april). 100m2= årskostnad 5100:-.

Sedum växtligheten klarar sig utan underhåll.

Ljushus
Om olyckan mot förmodan skulle vara framme och något lysrör går sönder så är reparationen inte mer komplicerad än man bara skruvar i ett nytt lysrör.

Elkostnaden
Kostnaderna för att sedan driva ljushusets 17 lysrör 800W i konstant drift är   små.

Totalkostnad
Kostnad för drift och underhåll;
Totalt ca 6 000:-/år.
